电源适配器音叉和直插DC插头常见规格


行业:电源适配器生产厂家  刷新日期:2021年06月02日  发布日期:2011年05月27日  本站网址:www.itxpower.net


DC插头



   电源适配器DC插头也简称为DC头,它是电源适配器连接与其供电的产品的一个连接器,它是音叉DC头采取的由音叉型金属接触弹片或直插DC头采取的金属空心圆柱形接触体,绝缘基座,横向插口,纵向插口,定向键槽等组成.电源适配器DC 插头的内径外径规格有5.5*2.5,5.5*2.1,4.75 *1.7,4.0*1.7,3.5*1.35,3.5*1.1,3.2*0.9,3.0*1.1,2.5*0.7,2.35*0.7,2.0*0.6单位为MM等等

   电源适配器DC插头连接方式为两只叉型接触弹片定位在基座中心部位(音叉式DC头)或一个光滑的空心金属圆柱体定位在基座中心部位(直插式DC头)成纵横向排列互不相连。外露在绝缘基座圆柱体外面的同样为一个空心金属圆柱体(音叉式和直插式DC头外露金属连接部分没有差别),由此与插座内外连接使其通电供给与其供电之产品导通并供电,使之正常工作

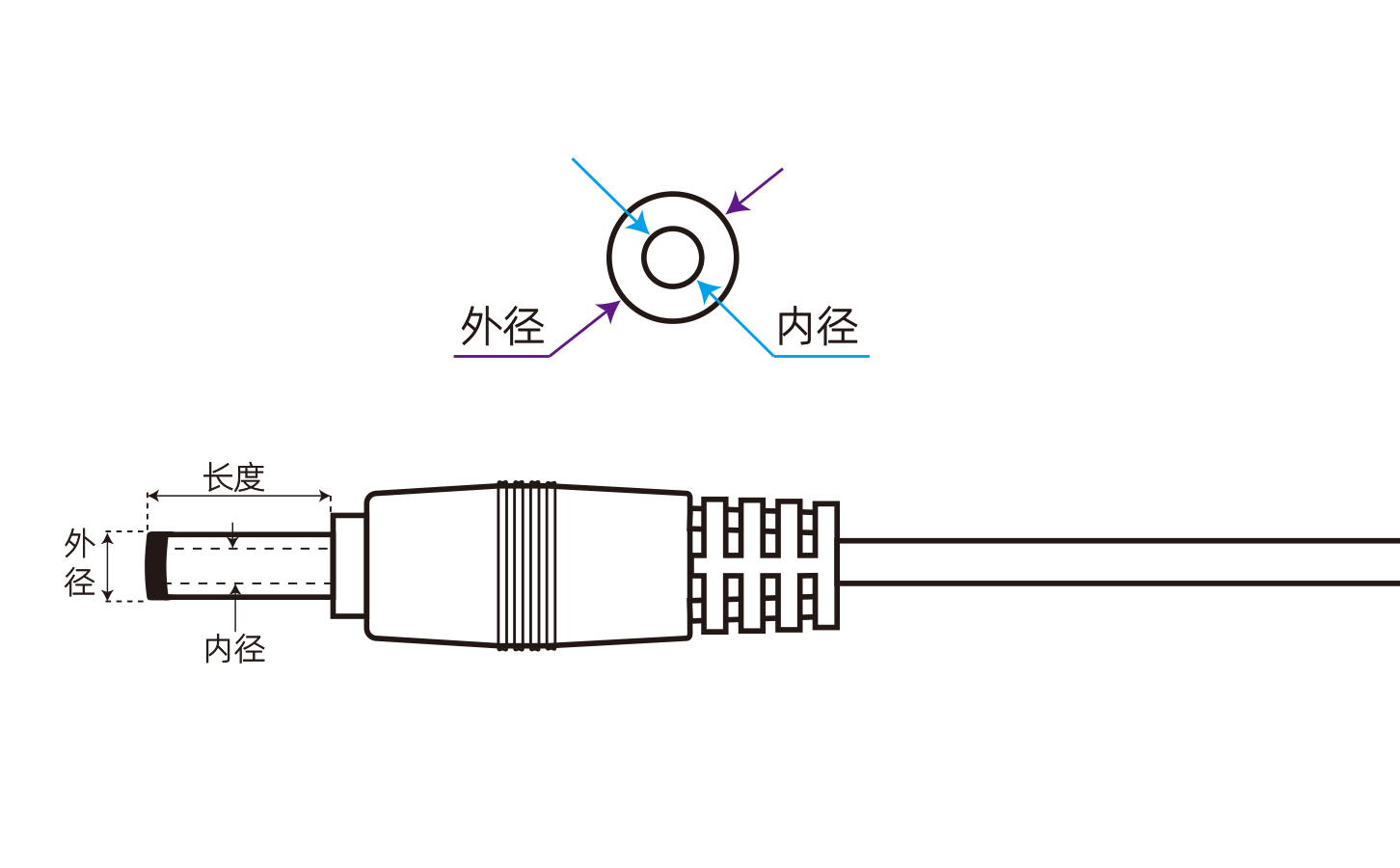

电源适配器DC插头的内径外径规格有(单位为MM):
5.5*2.5
5.5*2.1
4.75*1.7
4.0*1.7
3.5*1.35
3.5*1.1
3.2*0.9
3.0*1.1
2.5*0.7
2.35*0.7
2.0*0.6
……………….

DC头

等等

   电源适配器DC插头长度规格有8/10/12(单位为MM)等等

   电源适配器DC插头外形一般有直头和弯头之分而与之匹配的DC 插座分为两种封装,SMT 贴片封装和DIP 插件封装.

   电源适配器DC 插头和DC电源插座一般应用于影音类产品,数码类产品,监控类产品,通讯类产品,家用电器类产品,安防类产品,玩具类产品,电脑周边产品,健身与健康类产品,以及医疗类产品,视频类产品,IT类产品等等产品上.

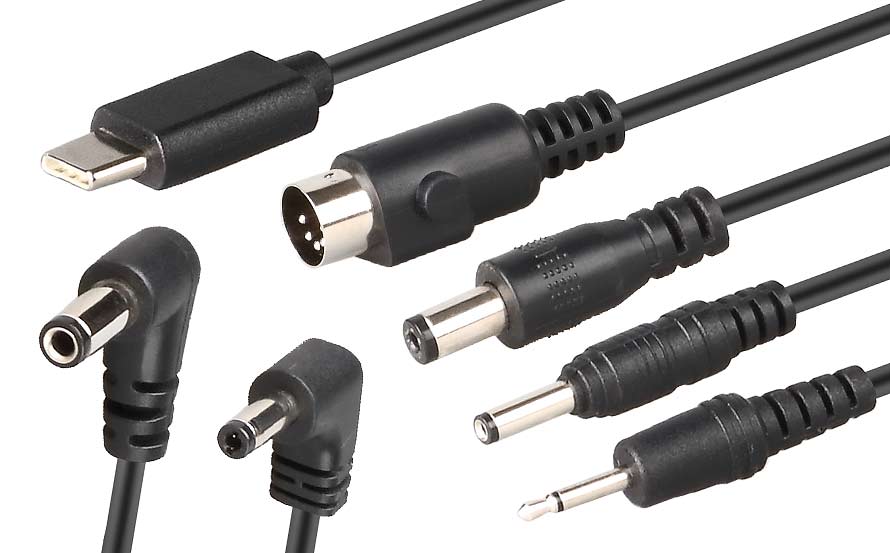

   DC头除以上特别介绍的电源适配器音叉DC 插头, 电源适配器直插DC 插头这两种最为常见之外,还有广泛用于通讯类和IT类产品的USB头,micro USB头,mini USB头, ,还有3芯/4芯/5芯/8芯连接头 音频头,S端子 冰箱头,点烟器头,F头,T头,DC直插母头,航空头,防水头,鳄鱼夹,香蕉头等等DC头.

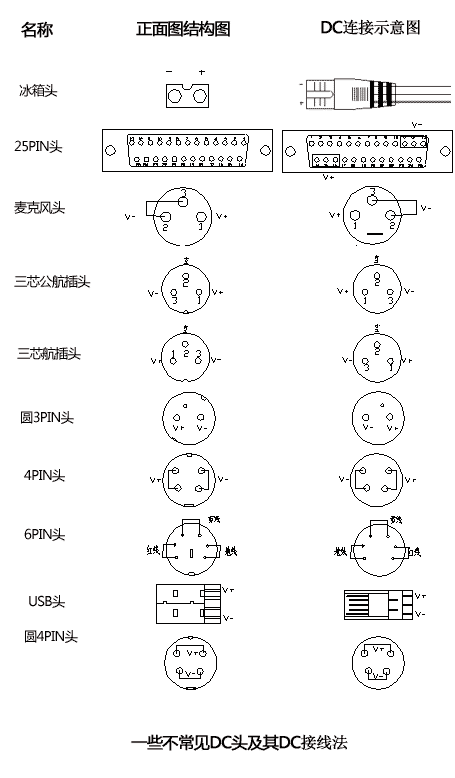

DC头接线法


   电源适配器DC 插头和DC电源插座质量不好会引起接触不良或者DC头发烫甚至溶化,所以小小一个DC插头质量问题将对电源适配器产品品质问题有着直接的关系.
