美规插墙式电源适配器AC插脚美规UL插脚安规尺寸

作者:www.itxpower.net              2015年04月01日          网站:www.itxpower.net

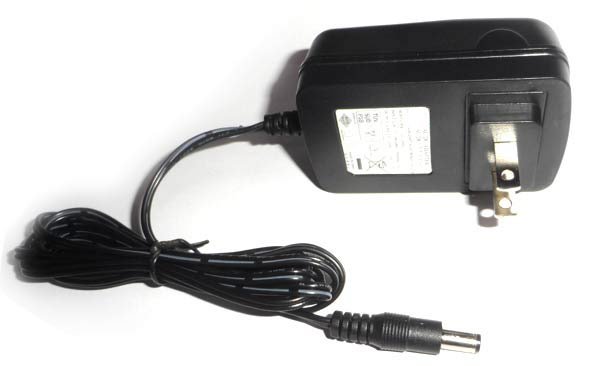

美规电源适配器

电源适配器美规

   美规插墙式电源适配器AC插脚美规UL插脚安规尺寸规格标准为ANSI-NEMA WD6,UL美规插脚和日规和台规的外形上基本类似,只是具体执行的标准上的差异.美规插脚和和中规插脚也很类似,只是在中规插PIN上面多了2个孔.美规插墙式电源适配器就是在美国使用的规格电源,但是在中国也可以使用的,可是在欧洲、英国等国家是不能使用的.

美规插脚

美规插脚

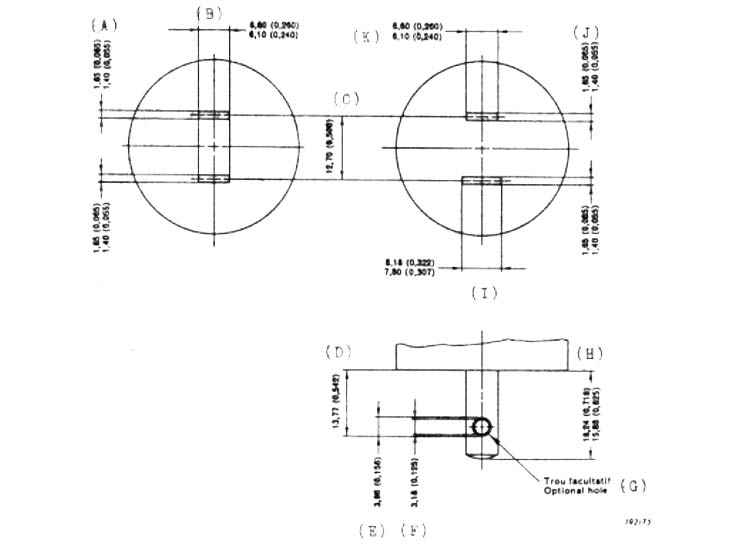

美规插墙式电源适配器AC插脚美规UL插脚安规尺寸标准:ANSI-NEMA WD6

符号
描述
标准(mm)
A
thicknesions of live pin
1.40-1.65
B
width of live pin
6.10-6.60
C
distance between two pins(centere)
12.70±0.127
D
distance between hole and plug face(if hole used)
13.77±0.127
E
outer diameter of hole(if hole used)
3.96±0.127
F
inner diameter of hole(if hole used)
3.18±0.127
H
length of live pins
15.88±18.24

   插片厚度:1.5±0.1mm
   插片宽度:8.0±0.15mm(极性插片)
   6.35±0.15mm(非极性插片)

   关于插墙式电源适配器插脚(UL1310)中7.16 条款要求:起始于金属插脚的任意一点,与金属插脚的托台圆周边之间的距离不得小于5.1 mm.儿童玩具要求7.9mm..此处距离是指的的电源适配器插入插座后, 手指对PIN脚插片间之最近距离.

   美规插脚的电源适配器可以在美国,加拿大,日本,巴西,菲律宾,泰国等国家和台湾使用,以及也可以在中国使用(除香港和澳门外,澳门和香港地区使用英规的电源适配器插脚),但是美规插脚的在美国之外的的确销售但需要通过所在国的安规认证并贴纸或标识上要注明相应的安规认证符号以及编号.
